Рычаг дверного доводчика: как установить правильно

Прежде чем установить рычаг доводчика, необходимо убедиться с что корпус доводчика установлен в соответствии с инструкцией. Дверные доводчики НОРА-М универсальные, могут устанавливаться как на дверную коробку, так и на саму дверь.

1) Если дверь открывается от себя, то корпус доводчика ставится на короб двери.
2) Если дверь открывается на себя, то корпус доводчика должен быть установлен на дверь.

Еще не маловажный фактор - это расположение калибровочных жиклеров дверного доводчика, они всегда должны быть направлены в сторону дверных петель.

Установка стандартного рычага коленного типа

Правильная установка:  регулируемая часть рычага, должна быть расположена перпендикулярно корпусу доводчика, а нерегулируемая под углом.

Неправильная установка: регулируемая часть рычага установлена под углом, к корпусу доводчика, а нерегулируемая перпендикулярно доводчику.

Неправильная установка: регулируемая и нерегулируемая части рычага перпендикулярно дверному доводчику.

Установка рычага для скользящего канала

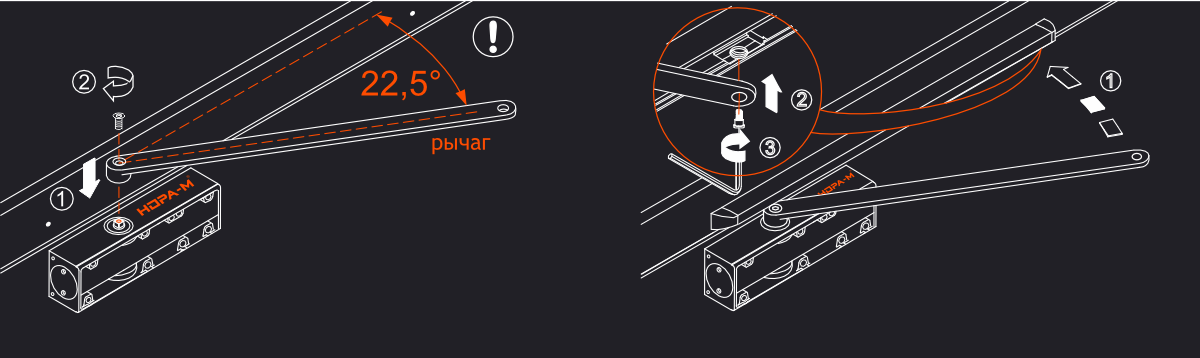

Важным условием при установке скользящей тяги, верное расположение рычага, под углом 22,5 градусов. Затем крепим тягу к ползунку который расположен в закрепленном скользящем канале. При закрытии тяга принимает нужное положение.



Правильное расположение рычага

  Самая распространенная ошибка – неправильная установка рычажной тяги! Производите монтаж согласно инструкции.

Каждая модель доводчика НОРА-М имеет индивидуальную инструкцию по установке доводчика. В ней для вашего удобства есть полноразмерный шаблон для установки доводчика и схема, как установить его правильно и на что обратить внимание.

На нашем сайте и на YouTube канале представлено видео по установке дверного доводчика с классической рычажной
